셀
103 Ah · 3.2 V
220 × 112 × 40.5 mm
각형 리튬인산철 셀. 329.6 Wh, 운전 범위 2.5 ~ 3.65 V
대용량 에너지저장시스템(ESS)
리튬인산철 유닛랙 병렬 확장 구조. 수십 kWh에서 MWh급까지
유닛랙 시스템
기본 단위 100kWh급 · 50kWh급 유닛랙. 같은 랙을 DC 분전반에 병렬 추가해 증설, 재설계 불필요.
시스템 구성 단위
셀 → 트레이 → 랙 → 뱅크. 단위마다 규격 표준화.

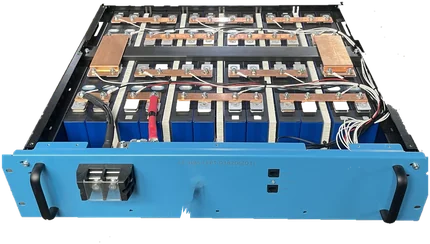

트레이
8.3 kWh · 1P28S
최소 교체 단위. 50kWh급 1P28S 8.3 kWh, 100kWh급 2P12S 7.04 kWh, 트레이별 BMS
랙
49.8 ~ 172 kWh
537.6 ~ 716.8 V

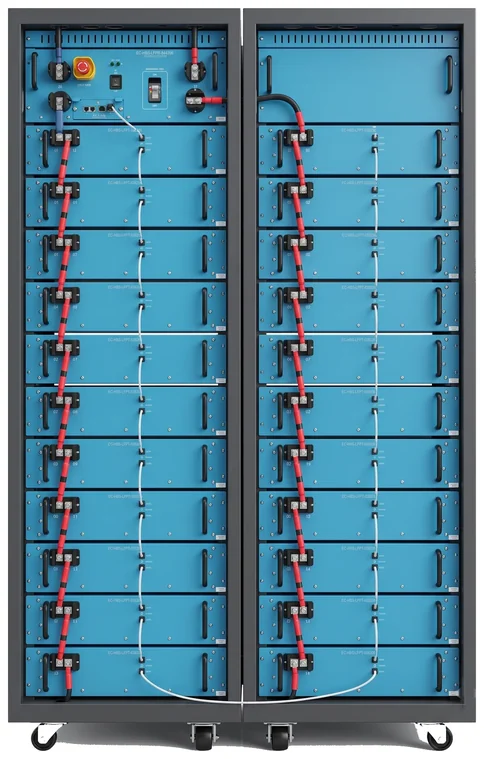

트레이 적층 구성. 랙 BMS와 BPU 통합 관리, DC 분전반 병렬 확장. 사진 : 100kWh급 EC-HBS-LFPR-844206
뱅크
수백 kWh ~ MWh급
DC 분전반 병렬 연결, PCS와 결합해 뱅크 구성. 랙 추가로 증설
- 트레이 · 랙실물 사진
- 셀사양서 치수 기준 도해

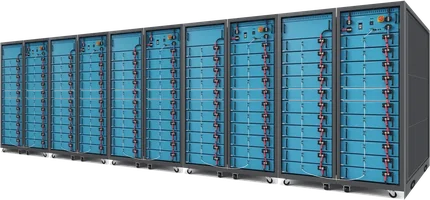

- 뱅크100kWh급 유닛랙 5대 병렬 예시 (랙 1대 1,570 × 655 × 2,150 mm)
랙 라인업
3개 용량 등급. 등급명은 전지 용량 기준이고, 표의 설계 에너지 · 운용 용량은 DoD 를 적용한 값입니다. 전 모델 리튬인산철(LiFePO₄) 셀, 동일 보호 체계, DC 분전반 병렬 확장
| 구분 | 50kWh급 | 100kWh급 | 대용량 |
|---|---|---|---|
| 모델명 | EC-HBS-LFPR-537103 | EC-HBS-LFPR-844206 | EC-HBS-LFPR-716240 |
| 설계 에너지 | 49.8 kWh | 154.8 kWh | 172 kWh |
| 운용 용량 | 44 kWh | 139 kWh | 146.23 kWh |
| 구성 | 1P168S | 2P264S | 16S2P Module × 14EA |
| 공칭 전압 | 537.6 V | 844.8 V | 716.8 V |
| 운전 전압 | 487.2 ~ 588 V | 765.6 ~ 897.6 V | 700 ~ 765 V |
| 연속 전류 | 27.81 A (0.3C) | 55 A (0.3C) | 0.5C₅A |
| 최대 전류 | 46.35 A (0.5C) | 91.67 A (0.5C) | 0.5C₅A |
| 외형 W×D×H | 770 × 640 × 1,320 mm | 1,570 × 655 × 2,150 mm | 1,950 × 680 × 2,170 mm |
| 중량 | 600 kg | 1,900 kg | 2,300 kg |
| 셀 화학 | LiFePO₄ | LiFePO₄ | LiFePO₄ |
| 보호 장치 | BPU 내장 | BPU 내장 | BPU 내장 |
| 주요 적용 | 소규모 상업 · 단계 증설 | 산업용 · 신재생 연계 | 컨테이너형 대용량 |
- 설계 에너지인증 용량
- 운용 용량DoD 설정값
- 100kWh급전지 용량 174 kWh 기준 · 설계 154.8 kWh (DoD 89%) · 운용 139 kWh (DoD 80%)
- 50kWh급 운용 용량제품 사양서 기준
- 충전 방식전 모델 CC · CC-CV
- BPU 판정 항목전압 · 온도 · 전류 · 통신
설치 형태별 적용 기준
KEC 설치 형태 구분: 건물 부속공간(옥내), 전용건물·컨테이너(옥외). 형태별 랙 용량과 이격 거리 기준 상이. 50kWh급 · 100kWh급 유닛랙은 각 기준 대응, 대용량 랙은 컨테이너형 적용
| 구분 | 건물 부속공간 · 옥내 | 전용건물 · 컨테이너 |
|---|---|---|
| 적용 기준 | KEC 512.1.6 | KEC 512.1.5 |
| 랙 1대 용량 | 50 kWh 이하 | 제한 없음 |
| 건물 총 용량 | 600 kWh 이하 | 제한 없음 |
| 랙 간 이격 | 1 m 이상 | 제조사가 정하는 적정 거리 |
| 벽면 이격 | 전면 1 m · 측후면 0.8 m | — |
| 구획 | 내화구조 전용실 | 5 MWh 단위 내화 격벽 |
| 설치 높이 | — | 지표면 0.3 m 이상 (염전 · 간척지 0.6 m) |
| 면적 | — | 컨테이너 · 인클로저 42 m² 이하 |
| 적용 제품 | 50kWh급 EC-HBS-LFPR-537103 | 100kWh급 EC-HBS-LFPR-844206 |

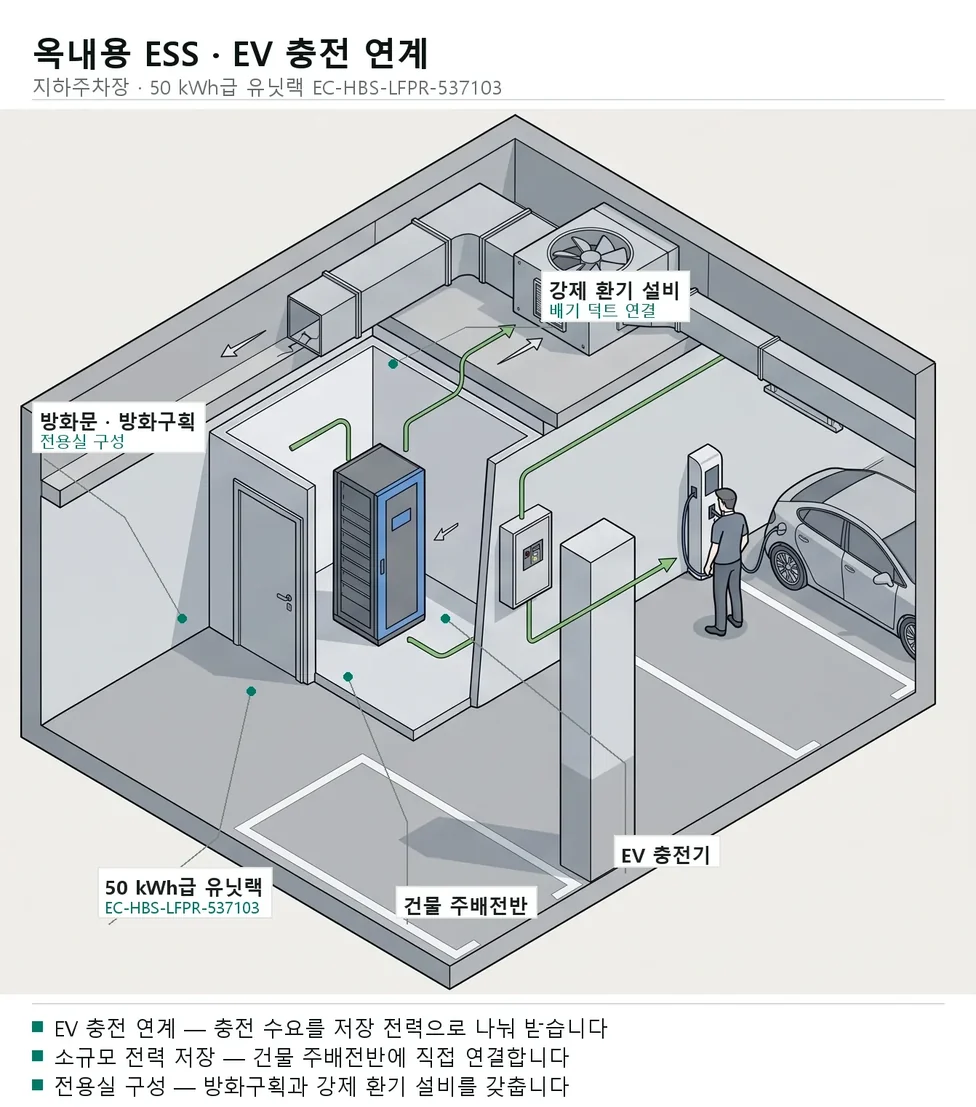

50kWh급 유닛랙(49.8 kWh): 옥내 기준(랙당 50 kWh 이하, 건물당 600 kWh 이하) 충족, 건물 부속공간 최대 12대
100kWh급 유닛랙: 전용건물 · 컨테이너용. 랙 용량 상한 없음, 이격 거리 제조사 기준
- 20 kWh 초과 리튬계 ESSKEC 512 · 소방 관련 법령 적용
- 현장별 적용 요건설계 단계 검토

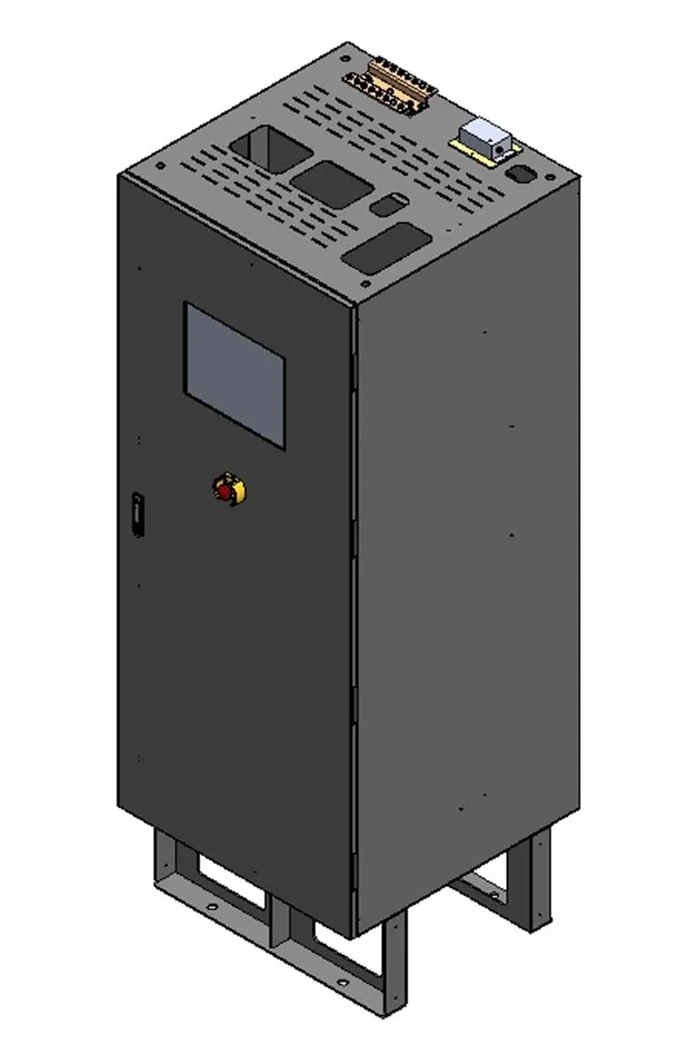

유닛랙 · DC 분전반 사양
ESS용 리튬이차전지 시스템. BPU가 과충전, 과방전, 과전류, 고온 등 운전 범위 이탈 진단·감시. DC 분전반 병렬 연결 후 PCS DC부 접속. 랙 구조와 제조 방법 특허 등록
| MBMS | 12″ 운전 화면 |
|---|---|
| 차단기 | T6D/PV 800 4P FF 1100 V DC (ABB) |
| 전류 센서 | LEM HASS |
| 퓨즈 | ENH3DC1100630 (ETI) |
| 네트워크 | N-TRON 116TX · 16포트 10/100BaseTX |
| 비상 정지 | 비상 정지 스위치 |
| 외형 W×D×H | 800 × 765 × 2,170 mm |
| 중량 | 700 kg |
배터리 보호 시스템(BPS)
전압, 온도, 전류, 통신 4개 항목 개별 판정으로 충·방전 지속과 차단 결정. 오동작 정지와 위험 미검출 동시 저감. 보호 방법 특허 등록
시스템 구성
-
유닛랙 × N
배터리 랙
- BPU — 전압·온도·전류·통신
- 트레이 BMS · 랙 BMS
- 과충전 · 과방전 · 과전류 · 과열
-
병렬 연결
DC 분전반
- Master BMS
- 차단기 · 퓨즈
- Interface G/W · EMU
-
PCS DC부
전력변환장치
- AC ⇄ DC 변환
- 계통 주파수 · 전압 정합
- 충전 · 방전 실행
유닛랙 여러 대를 DC 분전반에 병렬 연결, PCS DC부와 결합해 기본 구성

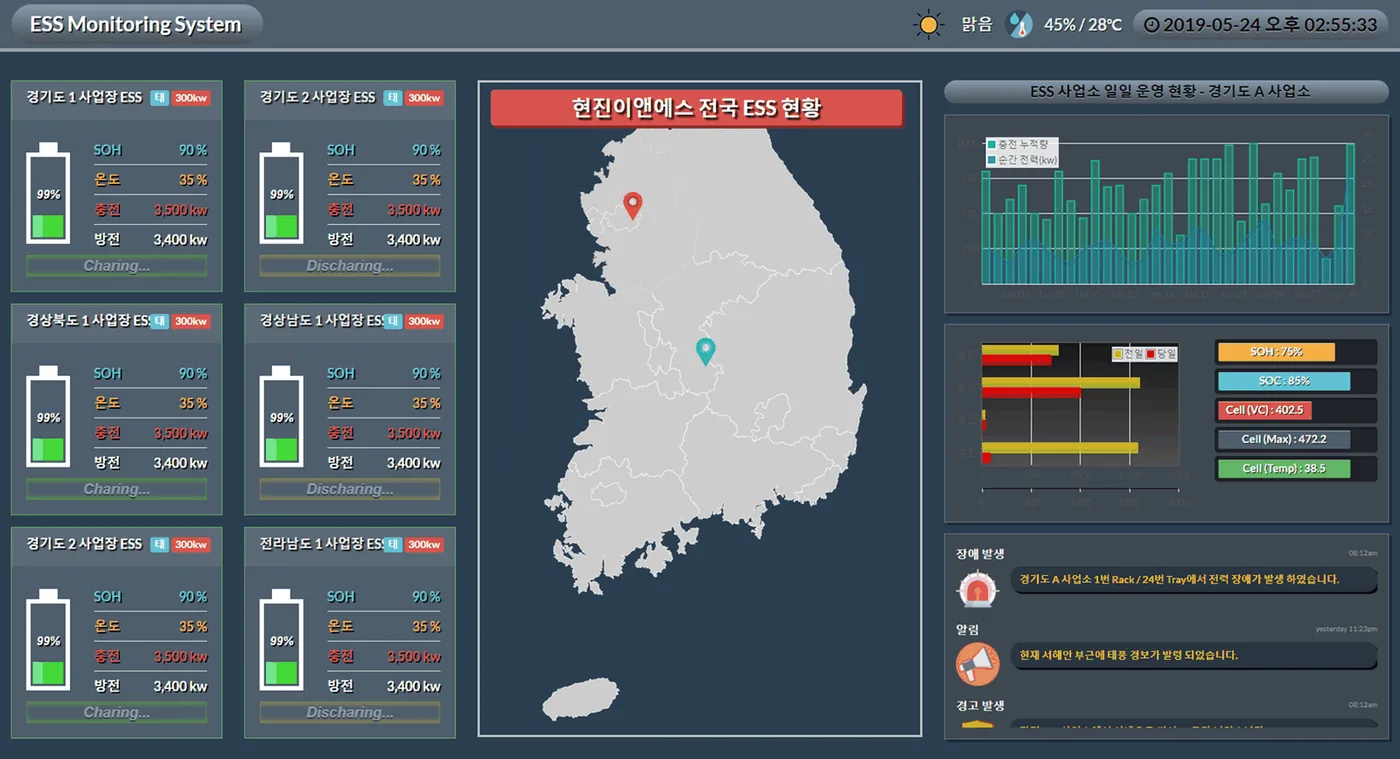

EnergyCentre® 통합 관제 시스템
설치 사업장 전체의 배터리 랙 운전 현황과 이상 상태 실시간 감시. 이상 징후 조기 감지, 정지 전 조치. 설치 환경 감시 방법과 장치 특허 등록
ESS 패키지
트레이(모듈)와 유닛랙을 기본 단위로, 현장에 필요한 용량만큼 맞춤 구성합니다. 소규모 인클로저형부터 500kWh급 · 1MWh급, 1MWh급 블록 병렬 연결로 MWh 단위까지 확장합니다.
50 · 100kWh급
유닛랙 · 인클로저형
500kWh급
컨테이너형
1MWh급
컨테이너형 · 확장 기본 블록
1MWh급 × N
AC 측 병렬 · 통합 관제
| 용량 | 구성 단위 | 설치 형태 | 확장 |
|---|---|---|---|
| 50 · 100kWh급 | 유닛랙 1대 | 인클로저형 | DC 분전반에 유닛랙 병렬 추가 |
| 500kWh급 | 유닛랙 여러 대 + PCS | 컨테이너형 | 유닛랙 추가 |
| 1MWh급 | 유닛랙 여러 대 + PCS | 컨테이너형 | 1MWh급 블록 병렬 연결 |
| MWh급 | 1MWh급 블록 × N | 컨테이너형 여러 동 | AC 측 병렬 · 통합 관제 시스템으로 일괄 운영 |
- 랙 수량 · PCS 용량현장 조건 · 운전 방식에 따라 설계
- 탑재 구성유닛랙 · BPS · PCS · AC/DC MCCB · PMS · MBMS · 공조 · 소방(NFPC 607 기준) · 보안 · 네트워크 · UPS

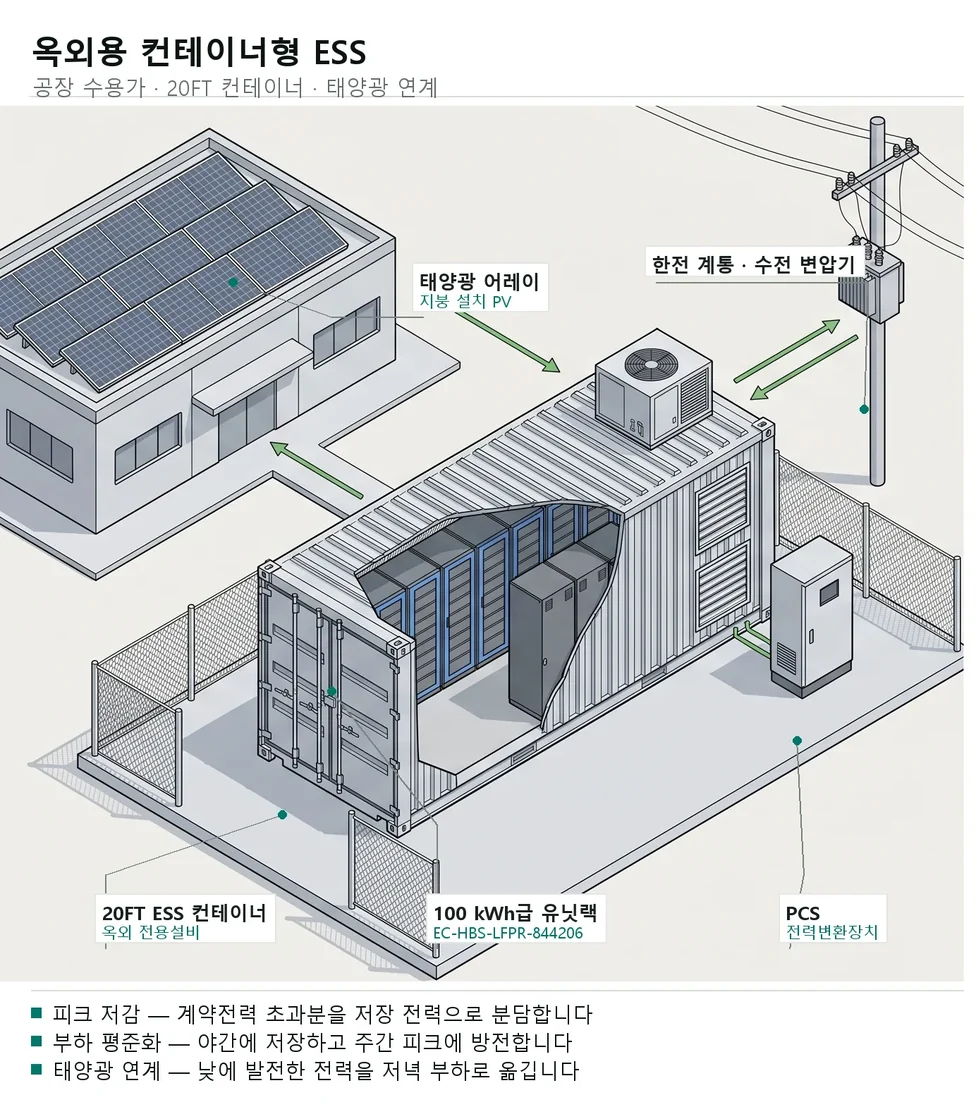

- 인클로저형 · 컨테이너형건물과 분리된 옥외 전용설비 (KEC 512.1.5)
인클로저형 기본 단위

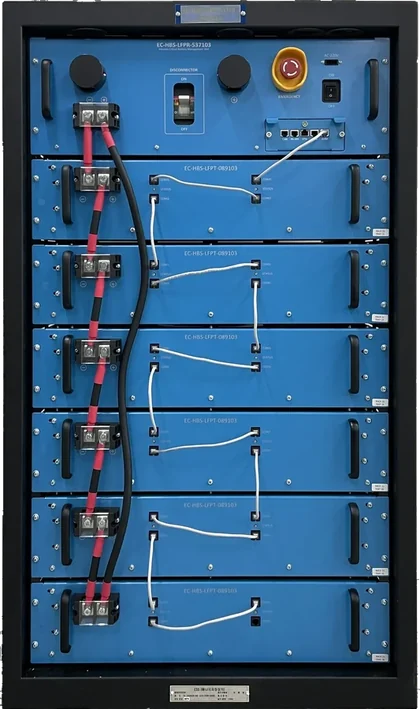

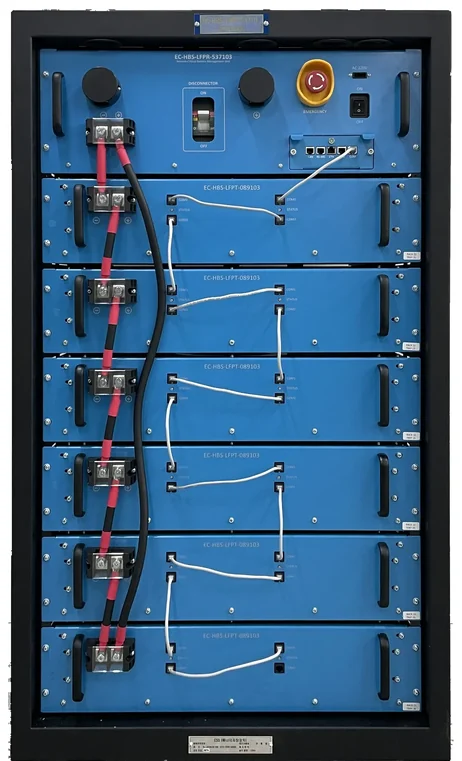

50kWh급
EC-HBS-LFPR-537103
770 × 640 × 1,320 mm

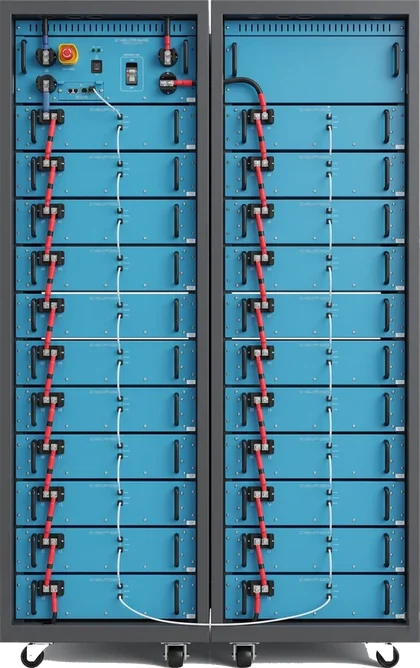

100kWh급
EC-HBS-LFPR-844206
1,570 × 655 × 2,150 mm

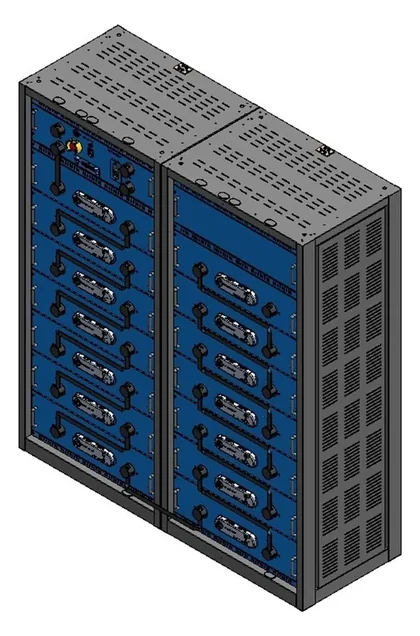

실제 유닛랙 · 높이 비율 그대로
컨테이너형 용량 버전

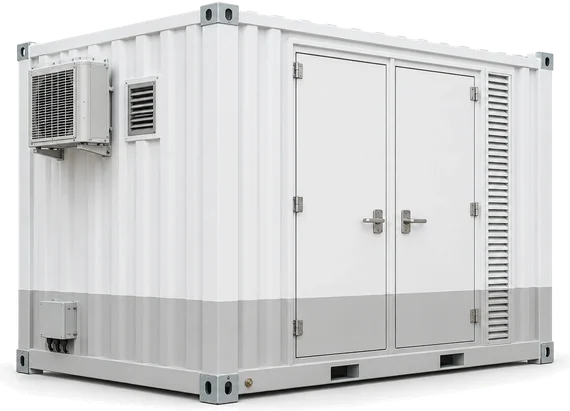

500kWh급
단일 동 · 예시 이미지

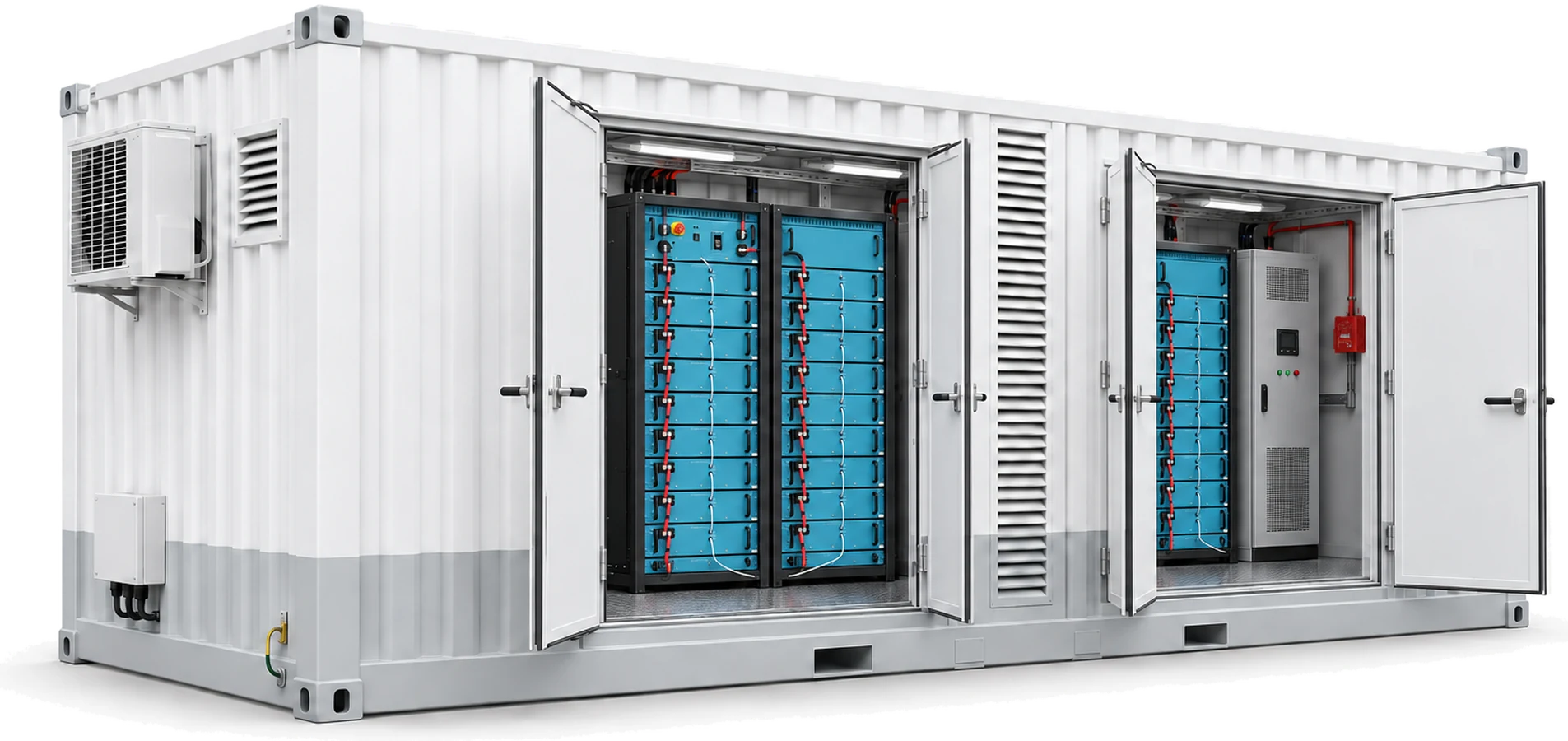

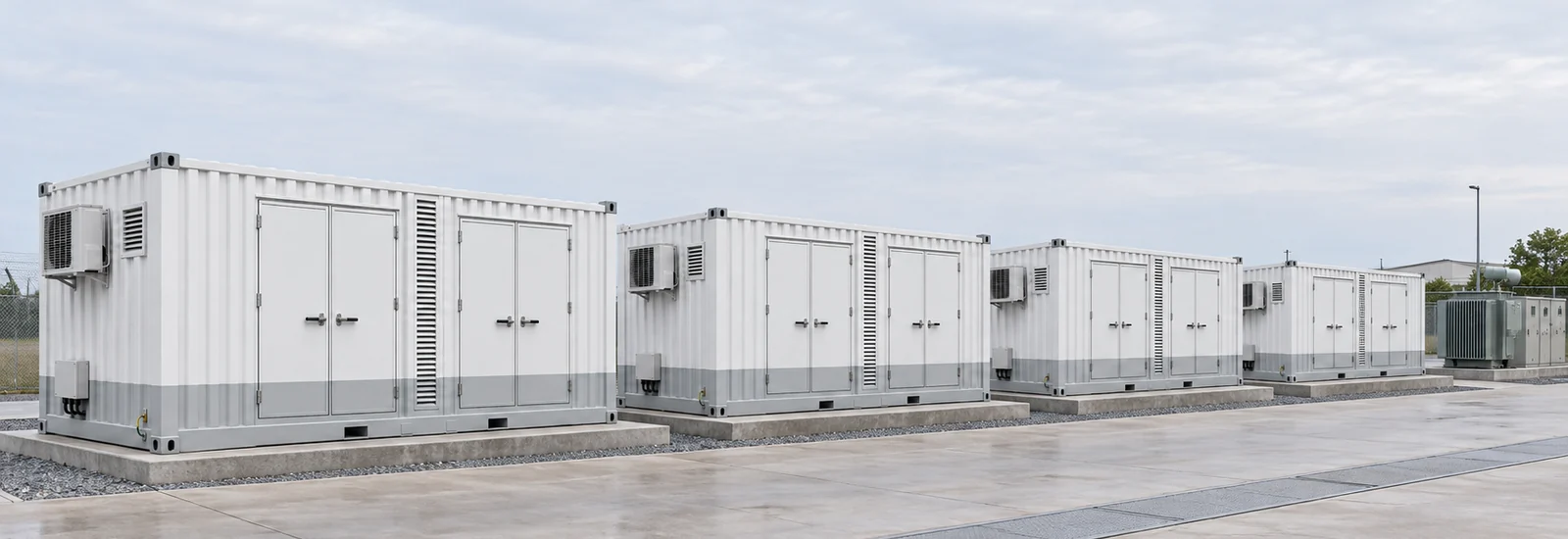

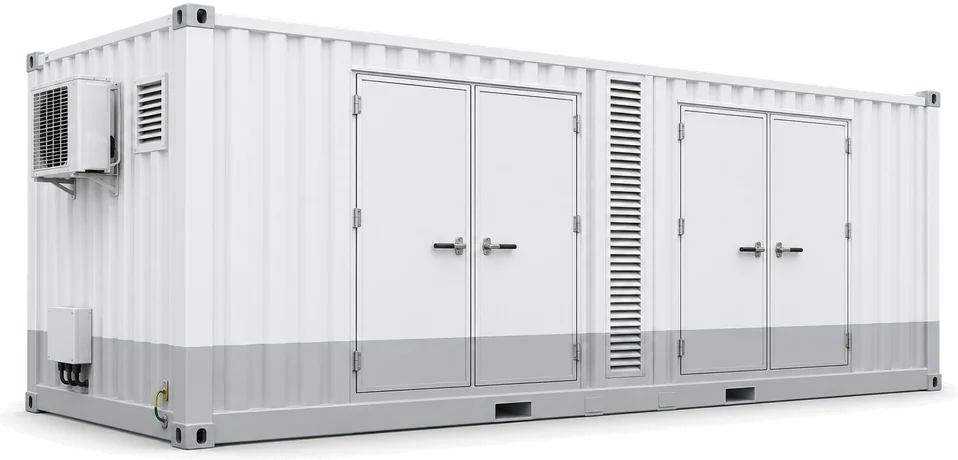

1MWh급
병렬 확장 기본 블록 · 예시 이미지
인증 · 특허

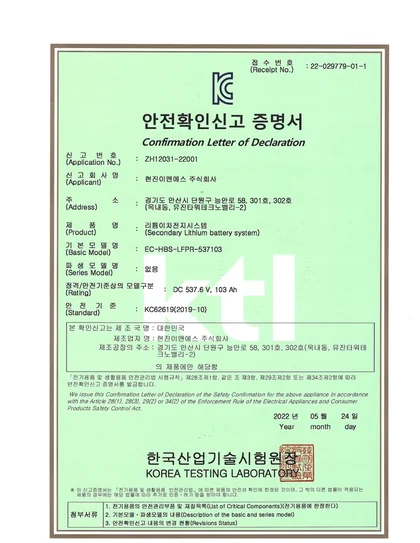

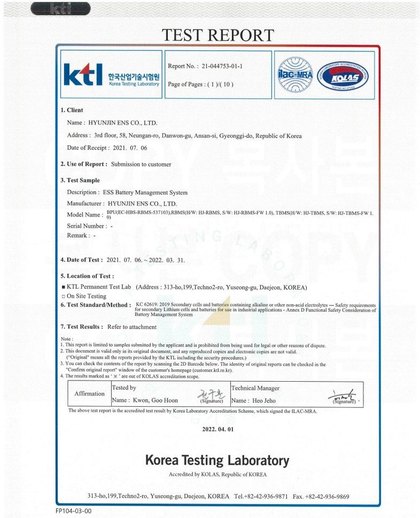

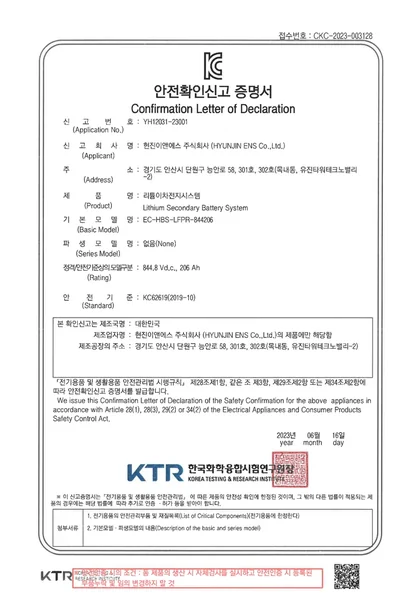

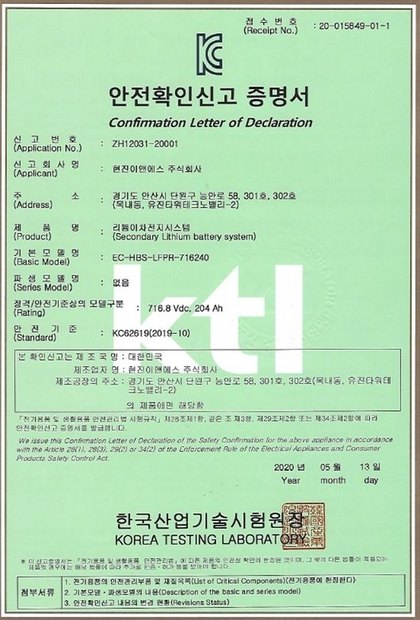

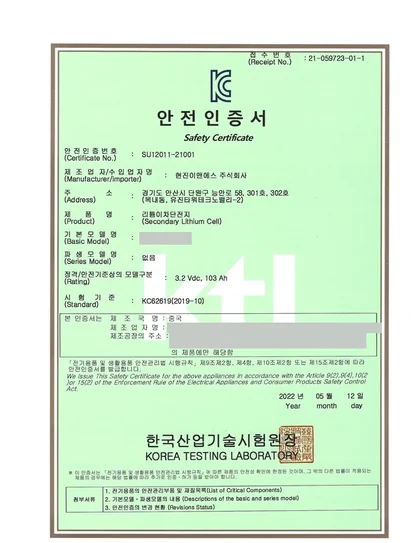

인증 및 시험 성적
등록 특허
등록 특허 9건. 전력저장장치 구조와 제조 방법, 배터리 다중 보호, 설치 환경 모니터링, ESS 연계 초고속 EV 충전. 특허권자 모두 현진이앤에스
| 특허번호 | 발명의 명칭 | 등록일 | 분야 |
|---|---|---|---|

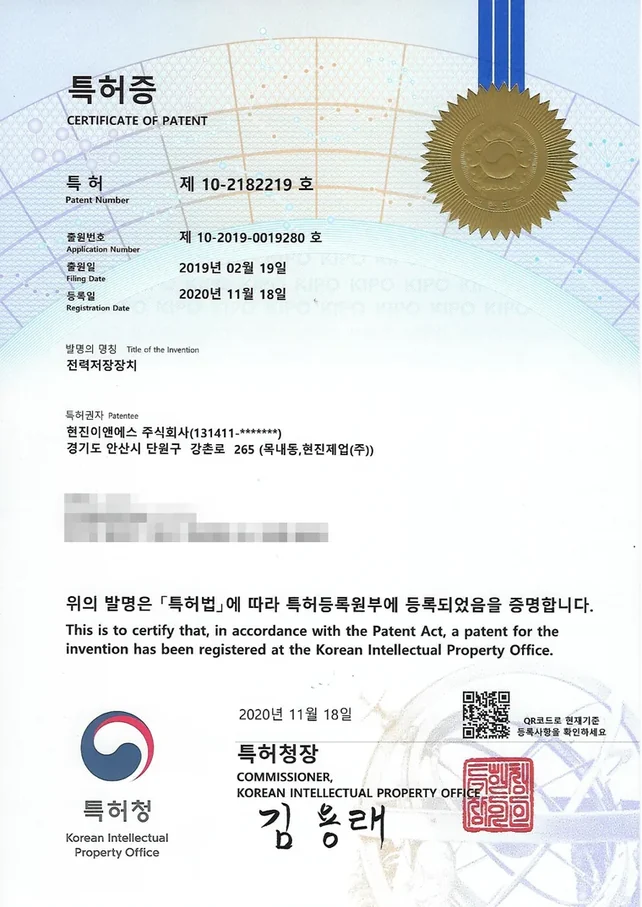

| 제 10-2182219 호 | 전력저장장치 | 2020.11.18 | 랙 구조 |

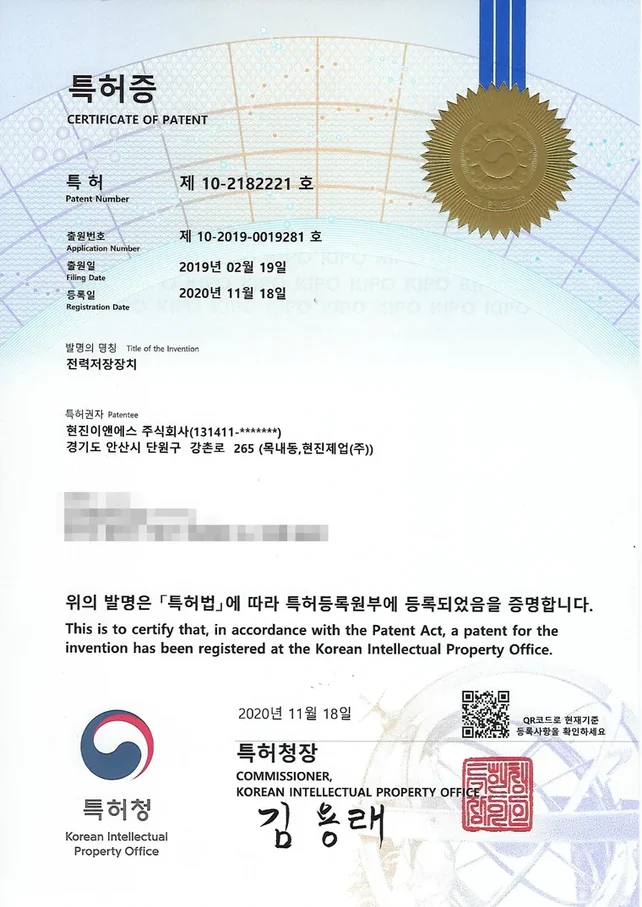

| 제 10-2182221 호 | 전력저장장치 | 2020.11.18 | 랙 구조 |
| 제 10-2182222 호 | 전력저장장치 | 2020.11.18 | 랙 구조 |
| 제 10-2182224 호 | 전력저장장치 | 2020.11.18 | 랙 구조 |
| 제 10-2182228 호 | 전력저장장치 | 2020.11.18 | 랙 구조 |
| 제 10-2199077 호 | 전력저장장치 제조 방법 | 2020.12.30 | 제조 |

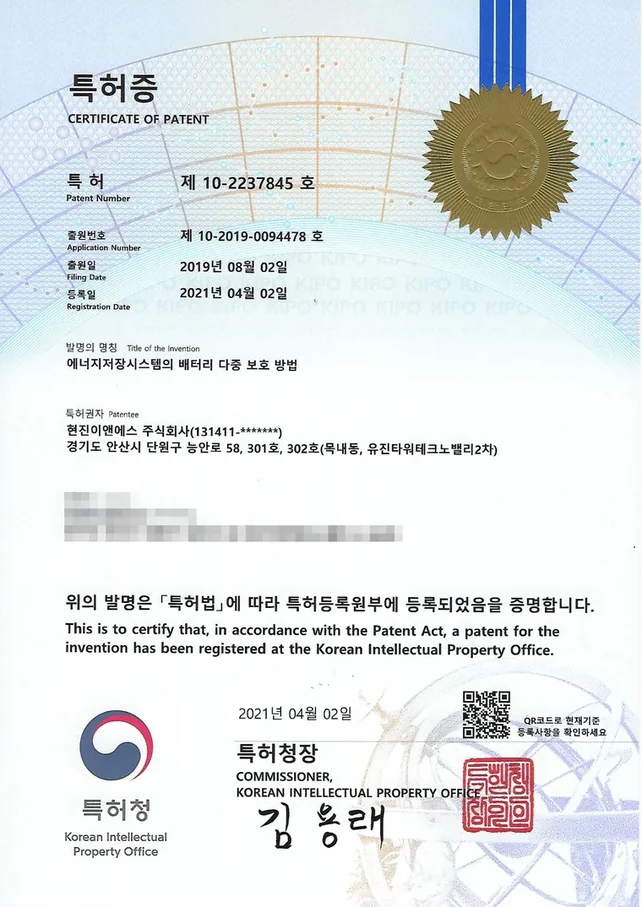

| 제 10-2237845 호 | 에너지저장시스템의 배터리 다중 보호 방법 | 2021.04.02 | 보호 |
| 제 10-2229166 호 | 에너지저장시스템의 환경 모니터링 방법 및 장치 | 2021.03.11 | 감시 |

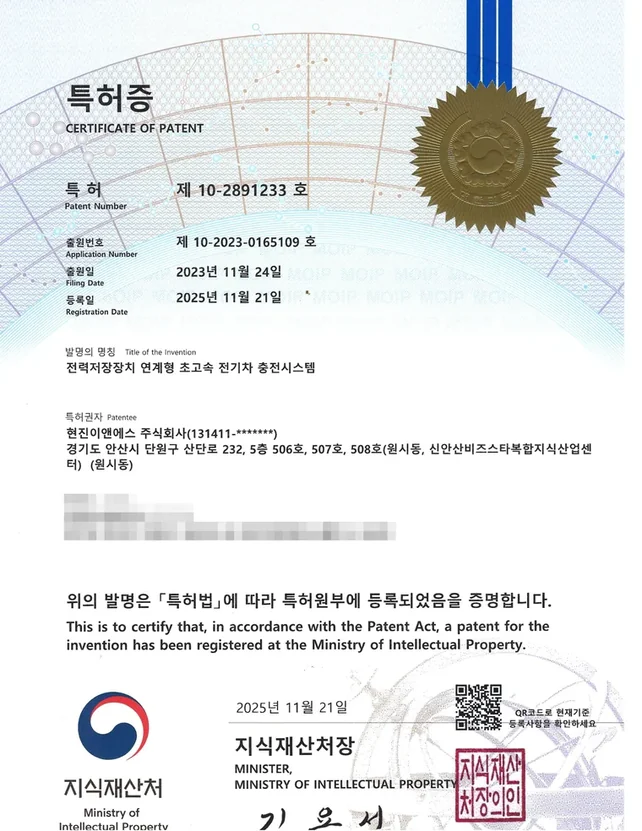

| 제 10-2891233 호 | 전력저장장치 연계형 초고속 전기차 충전시스템 | 2025.11.21 | 충전 연계 |
특허증 9건 보기
- 특허증 발명자 인적사항비공개 처리
- 등록 사항 확인KIPRIS 특허번호 검색
사양서 · 인증서 요청
제품 사양서 · KC 인증서 사본 · 설치 검토 자료는 메일이나 전화로 요청해 주세요.
